ULB100 技术规格书

产品概述

ULB100模组是楷客科技采用STM32WL系列SOC芯片自主研发的支持自组网协议的LoRa模组，具有非常丰富的外设，包含26个GPIOs, UART, I2C, SPI, ADC, PWM等等，并且具有超低的功耗和超小的尺寸，该模组是为满足物联网项目对于稳定可靠通讯的需求而设计，特别适合应用于诸如智慧城市、智能家居、跟踪定位以及工业物联网等多个领域。目前ULB100已经支持LoRaWAN、亚马逊Sidewalk、P2P、KK-Link自组网等多种协议栈。另外，ULB100也兼容Zephyr RTOS操作系统，特别适合开发者和无线发烧友集成到他们的产品中进行二次开发。

订购信息

模块

Part Number	Operating Band	Output Power
ULB100LBLP	Low Band 434MHz/470MHz~510MHz with High efficiency PA	14dBm
ULB100HBLP	High Band 868MHz/902MHz~928MHz with High efficiency PA	14dBm
ULB100LBHP	Low Band 434MHz/470MHz~510MHz with High power PA	22dBm
ULB100HBHP	High Band 868MHz/902MHz~928MHz with High power PA	22dBm

开发板

Part Number	Operating Band	Output Power
EULB100LBLP	EVK of ULB100LBLP, Low Band 434MHz/470MHz~510MHz	14dBm
EULB100HBLP	EVK of ULB100HBLP, High Band 868MHz/902MHz~928MHz	14dBm
EULB100LBHP	EVK of ULB100LBHP, Low Band 434MHz/470MHz~510MHz	22dBm
EULB100HBHP	EVK of ULB100HBHP, High Band 868MHz/902MHz~928MHz	22dBm

邮箱：contact@cactes.com

特点

MCU及片上存储
- ARM® Cortex-M4处理器，主频48MHz
- Up to 256kB flash和64 kB RAM
LoRa
- -138dBm@300bps接收灵敏度
- 支持14dBm高效率发射（20mA发射电流）和22dBm高功率发射（120mA发射电流）
- 支持LoRa Point-to-Point (P2P)通信方式
- 支持LoRaWAN 1.0.4全球协议栈，
  - OTAA/ABP
  - CN470, IN865, EU868, AU915, US915, KR920, RU864, and AS923
- 支持亚马逊Sidewalk协议栈
- 支持楷客科技即插即用自组网协议栈KK-Link
基于串口的AT指令接口
丰富的外设接口，26 x GPIOx/USB/UART/SPI/I2C/PWM/ADC
2.0uA 超低功耗（可接收串口数据，可 RTC 唤醒）
超小尺寸 12.2 x 13.2 x2.5mm
工作条件：
- 工作电压1.8V to 3.6V
- 工作温度-40 to +85℃

应用

智能穿戴
智能家居
人员及资产定位跟踪
无线传感终端
工业控制
智能抄表
智慧农业

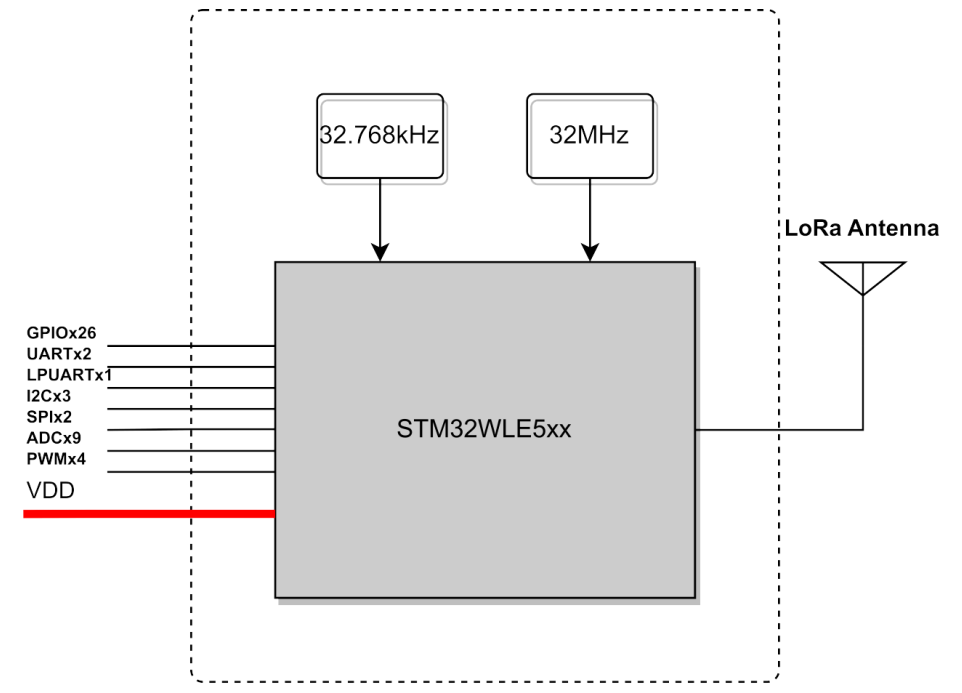

硬件原理框图

管脚说明

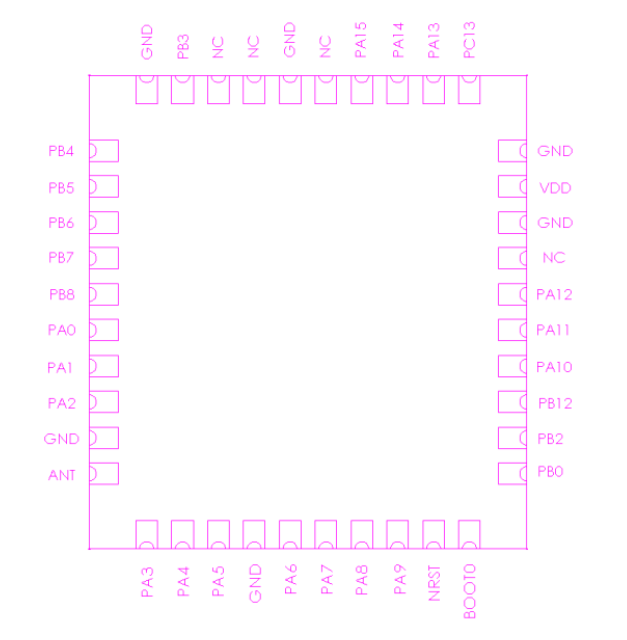

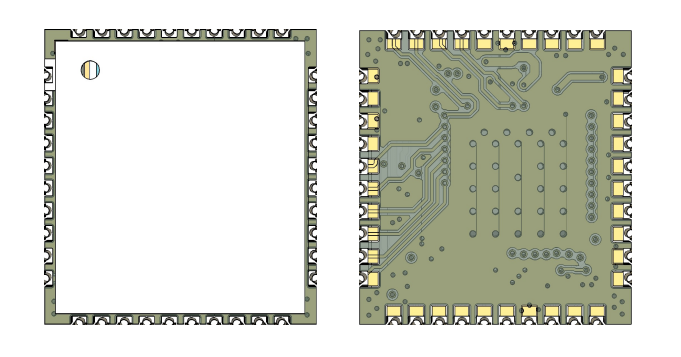

管脚布局

管脚定义

ULB100模组共有54个管脚，详细管脚定义如下表所示。

No.	Name	Type	Function
1	PB4	I/O/T	MCU GPIO
2	PB5	I/O/T	MCU GPIO
3	PB6	I/O/T	MCU GPIO
4	PB7	I/O/T	MCU GPIO
5	PB8	I/O/T	MCU GPIO
6	PA0	I/O/T	MCU GPIO
7	PA1	I/O/T	MCU GPIO
8	PA2	I/O/T	LPUART1_RX from MCU
9	GND	P	Ground
10	ANT	ANT	LoRa Antenna Port
11	PA3	I/O/T	LPUART1_TX from MCU
12	PA4	I/O/T	MCU GPIO
13	PA5	I/O/T	MCU GPIO
14	GND	P	Ground
15	PA6	I/O/T	MCU GPIO
16	PA7	I/O/T	MCU GPIO
17	PA8	I/O/T	MCU GPIO
18	PA9	I/O/T	MCU GPIO
19	NRST	I	MCU Reset Pin,Active Low
20	BOOT0	I	MCU GPIO
21	PB0	I/O/T	MCU GPIO
22	PB2	I/O/T	MCU GPIO
23	PB12	I/O/T	MCU GPIO
24	PA10	I/O/T	MCU GPIO
25	PA11	I/O/T	MCU GPIO
26	PA12	I/O/T	MCU GPIO
27	NC	-	No connection
28	GND	P	Ground
29	VDD	P	Power supply
30	GND	P	Ground
31	PC13	I/O/T	MCU GPIO
32	PA13	I/O/T	SWDIO of SWD for program download
33	PA14	I/O/T	SWCLK of SWD for program download
34	PA15	I/O/T	MCU GPIO
35	NC	-	No connection
36	GND	P	Ground
37	NC	-	No connection
38	NC	-	No connection
39	PB3	I/O/T	MCU GPIO
40	GND	P	Ground

P: power supply; I: input; O: output; T: high impedance; ANT: antenna port.

电气性能指标

极限工作条件

高于下表所列出的绝对最大额定值的应力可能会对模组造成永久性损坏，或长时间暴露于绝对最大额定条件可能会影响设备的可靠性。

Symbol	Parameter	Min	Max	Unit
VDD	Power supply voltage	-0.3	3.9	V
VIN	I/O pin voltage	-0.3	3.9	V
Pin_LoRa	RF input level@ANT_LoRa	-	0	dBm
TA	Operating Temperature	-40	85	℃
TStore	Storage Temperature	-65	150	℃

建议工作条件

Symbol	Parameter	Min	Type	Max	Unit
VDD	Power supply voltage	1.8	3.3	3.6	V
VIN	I/O input voltage	-0.3	3.3	3.6	V
TA	Operating Temperature	-40	25	85	℃

技术规格

Model	ULB100LBLP/ULB100HBLP/ULB100LBHP/ULB100HBHP
Platform Configurations
MCU	ARM® Cortex®-M4 32-bit processor, 48 MHz internal clock
MCU Flash	up to 256KB
RAM	up to 64kB
System
MCU OS	Zephyr RTOS
Wireless
LoRa	LoRaWAN 1.0.4, Sidewalk, KK-Link, P2P, Private LoRa

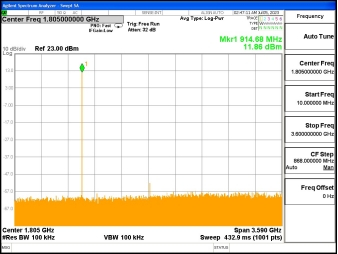

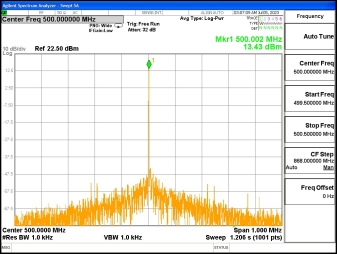

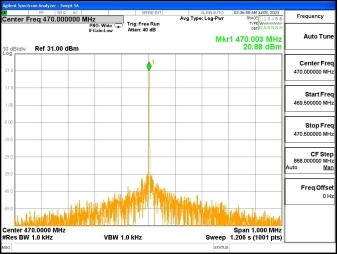

RF Characteristic

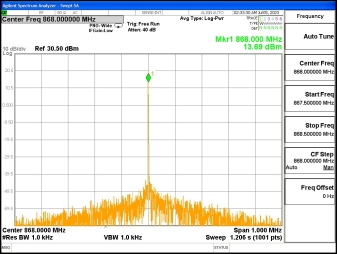

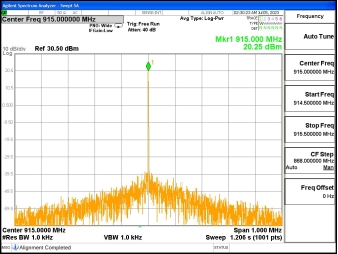

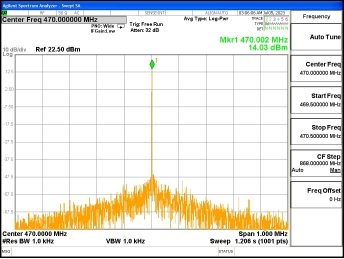

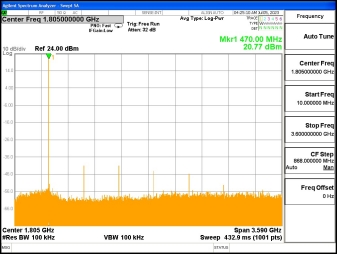

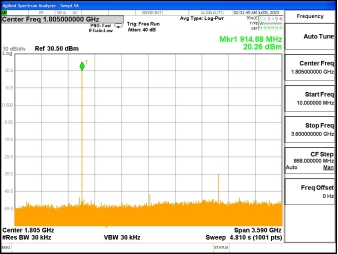

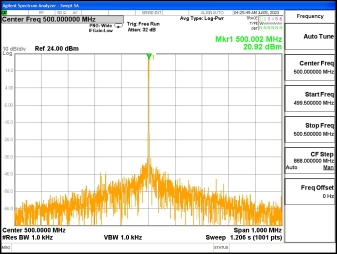

TXOP	ULB00LBLP/ULB100HBLP: 15dBm maximum ULB00LBHP/ULB100HBHP: 22dBm maximum
Sensitivity	-138dBm@SF12/125kHz, LoRa
	-125dBm@SF7/125kHz, LoRa
	-117dBm@4.8kbps, FSK
	-108dBm@38.4kbps, FSK
Data rates	Spreading Factor from SF12 to SF5; Bandwidth from 125kHz to 250kHz
Power Consumption
Power Supply	3.3V
Current@sleep mode	2.35uA
Current@Standby mode	1.05mA

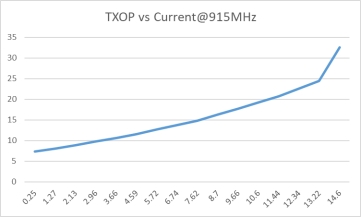

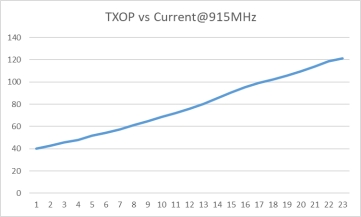

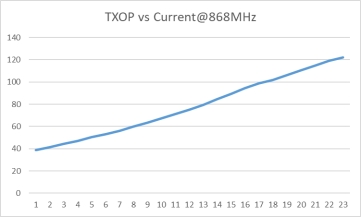

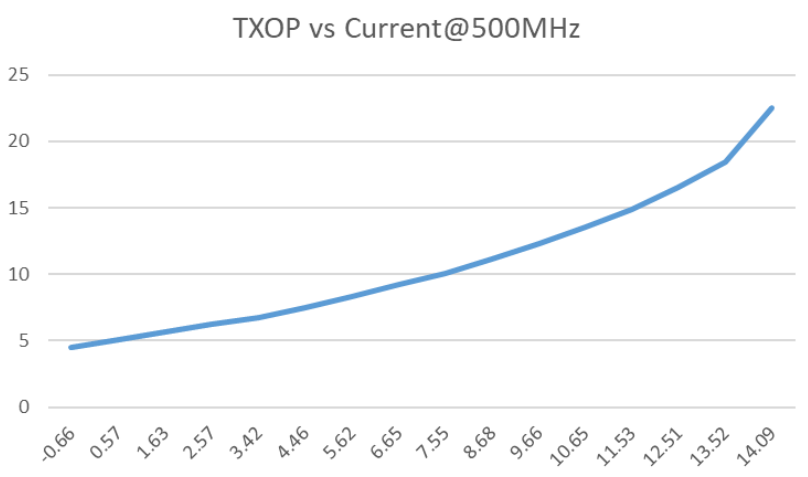

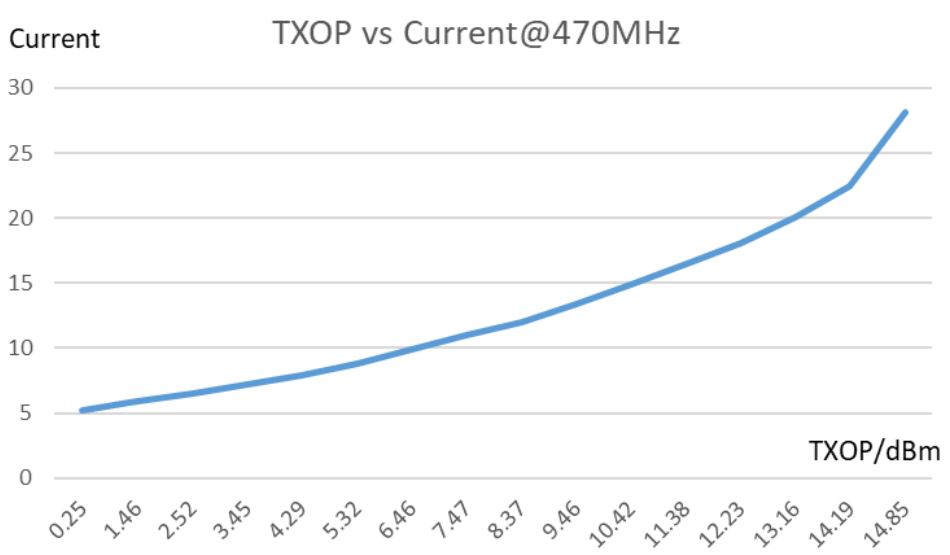

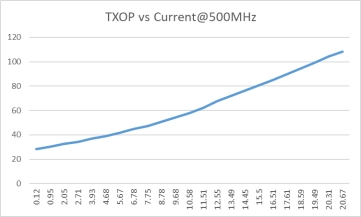

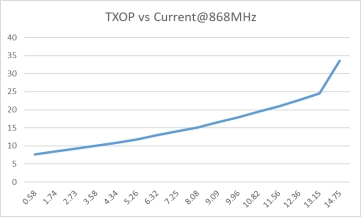

Current@LoRa Transmitting	ULB100LBLP: 22.5mA@14dBm ULB100HBLP: 23.5mA@14dBm ULB100LBHP: 110mA@22dBm ULB100HBHP: 120mA@22dBm
Current@LoRa Receiving	5.5mA
Interface
	GPIO x26
	UART x2 LPUART x1
	I2C x3
	SPI x2
	ADC x9
	PWM
Environment
Operating Temperature	-40~85℃
Humidity	5%~ 95% RH

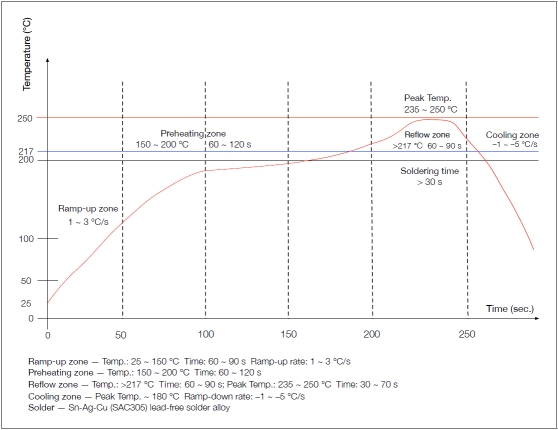

Mechnaical

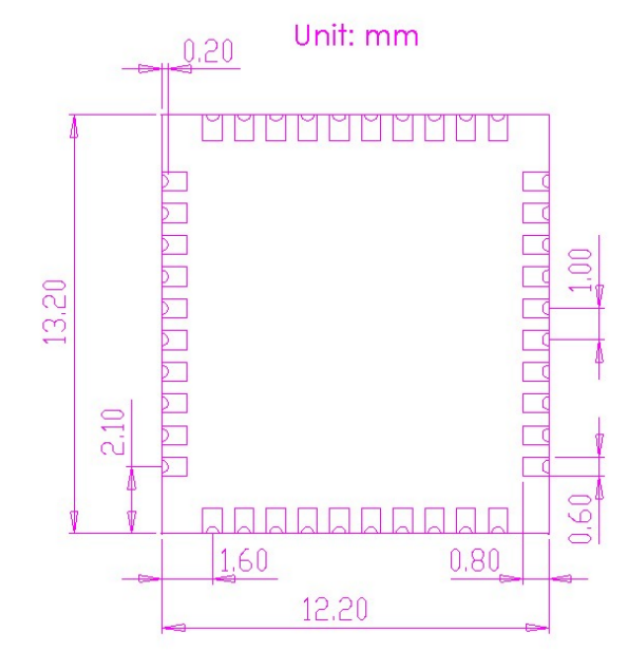

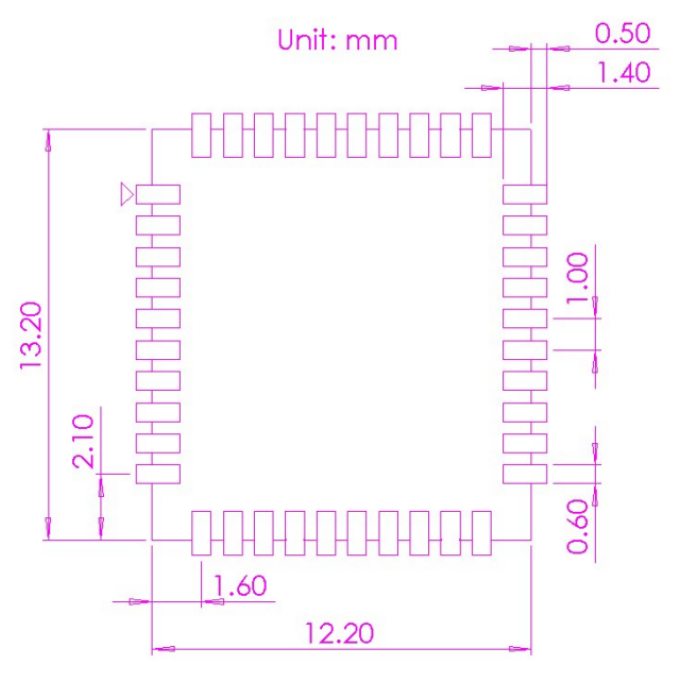

Size	12.213.22.5mm
Weight	1g
